Izberite in postavite glavo SMT

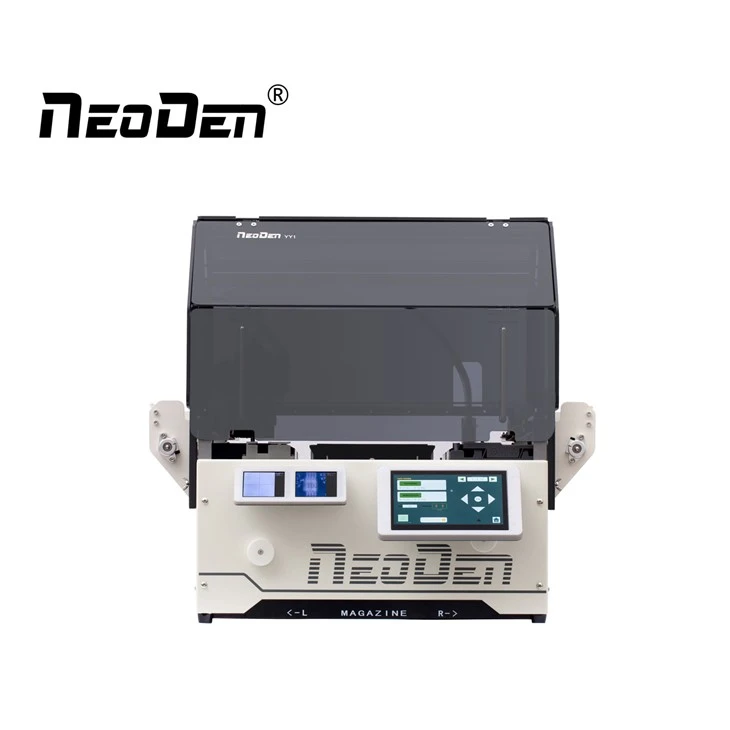

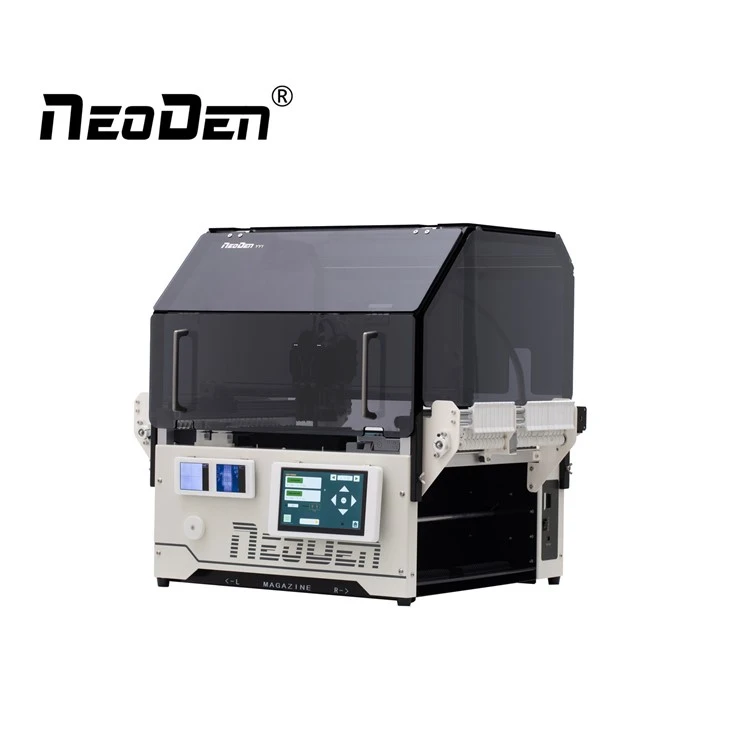

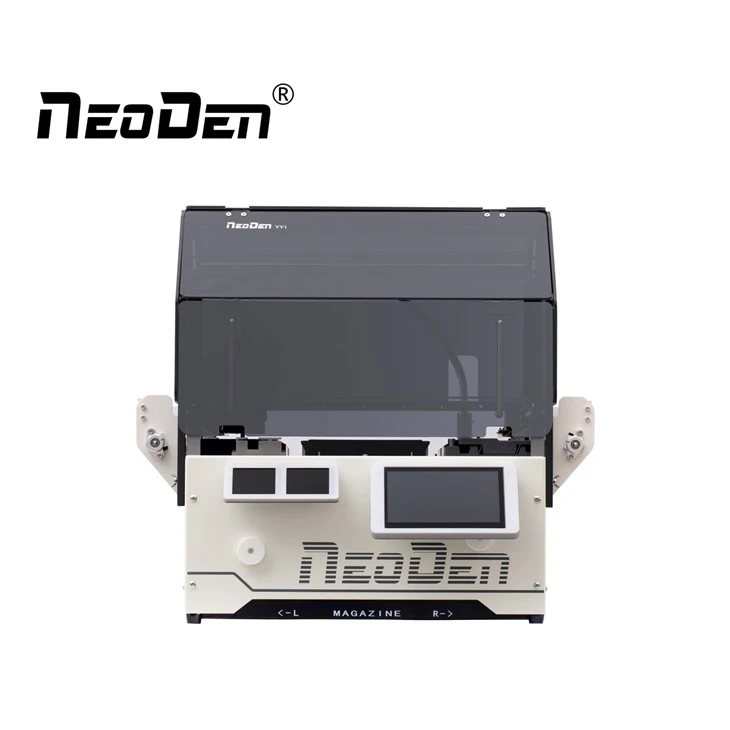

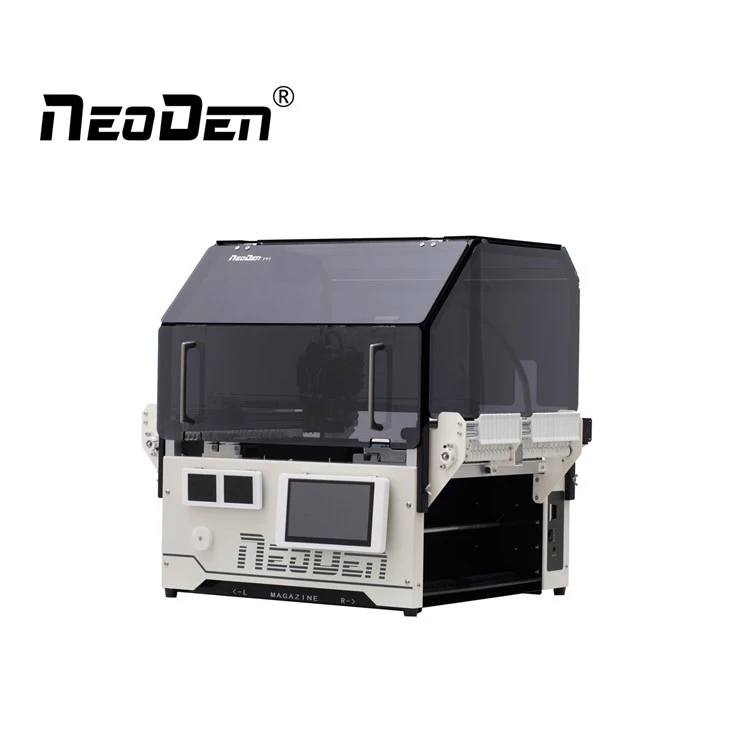

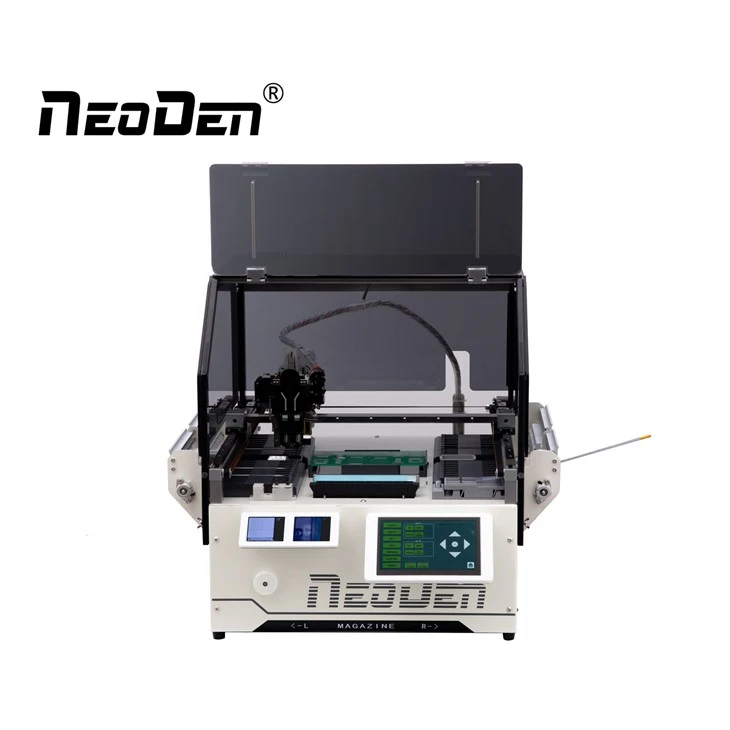

NeoDen 3V SMT stroj za pobiranje in namestitev glavevideo
Specifikacija
Ime izdelka | NeoDen 3V SMT stroj za pobiranje in namestitev glave (napredno) |
Število glav | 2 |
Poravnava | Vizija |
Rotacija | ±180 stopinj |
Stopnja umestitve | 5000CPH (brez vida); 3500CPH (z vidom) |
Kapaciteta podajalnika | Podajalnik traku: 44 (vse 8 mm) |
Vibracijski podajalnik: 0~5 | |
Podajalnik pladnja: 5~10 (Podprto prilagajanje) | |
Dimenzija plošče | Največja: 320*390 mm |
Razpon komponent | Najmanjše komponente: 0402 |
Največje komponente: TQFP144 | |
Največja višina: 5 mm | |
Število črpalk | 3 |
Natančnost umestitve | ±0.02 mm |
Operacijski sistem | Windows XP-NOVA |
Moč | 160~200W |
Oskrba z električno energijo | 110V/220V |
Velikost stroja | 820 (D) * 680 (Š) * 410 (V) mm |
Velikost pakiranja | 1001 (D) * 790 (Š) * 568 (V) mm |
| N.W./G.W. | 60 kg/85 kg |
Podrobnosti

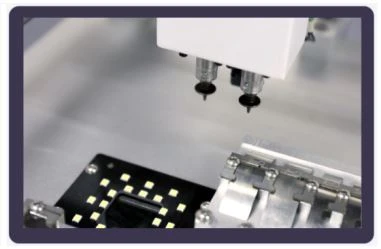

Sistem z dvema glavama Full vision
2 visoko natančni postavitveni glavi z ±180 stopinj
rotacija bi lahko zadovoljila potrebe po komponentah širokega spektra.
Patentirana avtomatska peel-box
Patentirani elektromagnetni aktuatorji, ki se jih ni treba znebiti
ročno zapravljeno najlonsko folijo, kar vam prihrani več časa in truda.
Prilagodljivo pozicioniranje PCB
Z uporabo podpornih palic in zatičev PCB, kjer koli želite
da postavite PCB in ne glede na obliko vašega PCB,
vse je mogoče dobro obdelati.

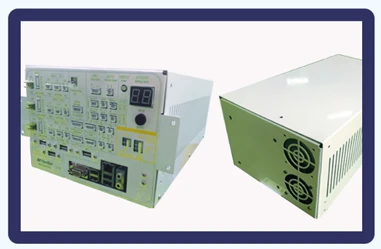

Integrirani krmilnik
Stabilnejše delovanje in lažje vzdrževanje.
Kratek uvod
V primerjavi s prejšnjo različico TM245P ima NeoDen 3V kamero visoke ločljivosti, ki bi lahko namestila večino vrst komponent, vključno z mikro čipi, kot je 0402, IC-ji z majhnim naklonom, kot je QFN in tako naprej;
in z visoko hitrostjo in natančnostjo, majhno prostornino, nizko močjo, stabilnim delovanjem in enostavnim delovanjem se je NeoDen 3V zavezal, da bo ustvaril največjo vrednost in poskušal izpolniti vse zahteve kupcev v dejanski proizvodnji.
Predstavitev izdelka
Tiskalnik šablon FP2636
1. Nastavljiva gumijasta podlaga, zagotavlja ravnost med delovanjem.
2. Ravnila fiksiranega okvirja šablone za referenčne črte, zagotavljajo enakomernost med šablono in PCB.
SMT stroj NeoDen4
V bistvu je NeoDen4 4-osni CNC, ki ga upravlja Windows, s štirimi ločenimi vakuumskimi šobami, od katerih je vsaka povezana s svojo vakuumsko črpalko.
Stroj uporablja en sam koordinatni sistem XY, ki pokriva celotno območje gibanja glave, ki je 310 x 500 mm.
Z ločljivostjo .01 mm (10 µm) in ponovljivostjo 0,02 mm (20 µm) se lahko katera koli koordinata X-Y identificira kot lokacija podajalnika, začetek niza komponent v pladnju ali kratek trak. , fiducial ali mesto, na katerem naj bo komponenta nameščena na vezju.
Reflow pečica NeoDen IN6
Novi model je zaobšel potrebo po cevastem grelniku, ki zagotavlja enakomerno porazdelitev temperature po celotni peči za refluks.
S spajkanjem PCB-jev v enakomerni konvekciji se vse komponente segrejejo z enako hitrostjo.
Delovne datoteke je mogoče shraniti v pečici, uporabnikom pa sta na voljo tako formata Celzija kot Fahrenheita.
Pečica uporablja vir napajanja 110/220 V AC in ima bruto težo (G1) 57 kg.
NeoDen IN6 je zgrajen z grelno komoro iz aluminijeve zlitine.
Še posebej dobra izbira za stranke, ki imajo raje v prototipnem projektu kot zagonsko napravo. Če potrebujete, vas prosimo, da nas kontaktirate.
Q1: Je težko uporabljati te stroje?
O: Ne, sploh ni težko.
Za naše prejšnje stranke je največ 2 dni dovolj, da se naučijo upravljati stroje.
Q2: Ali lahko stroj prilagodimo?
O: Seveda. Vse naše stroje je mogoče prilagoditi.
Q3: Kako plačam?
O: Moj prijatelj, obstaja veliko načinov.
T/T (najraje imamo tega), Western Union, PayPal, izberite svojega najljubšega.
