Mali pick in place machine circuit board maker machine
Opis artikla

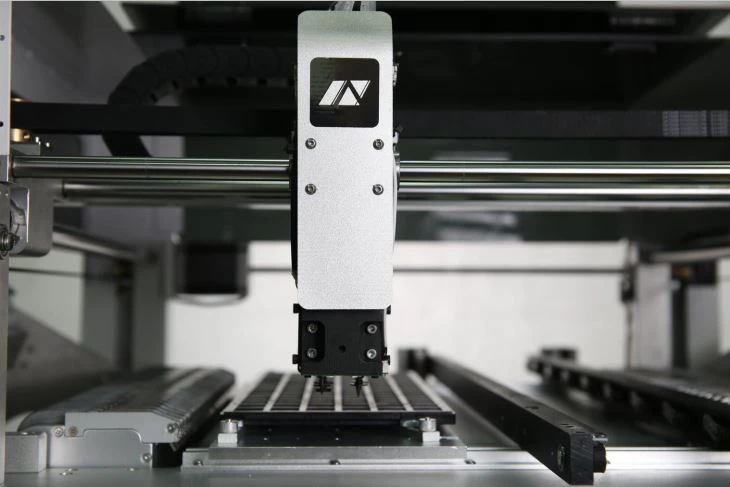

NeoDen4 je prilagodljiv pick in place stroj za vse vrste proizvodnje.
S stopnjo namestitve 10.000 cph, do 48 napajalnikov, avto tirnic in elektronskih napajalnikov, se lahko uporabniki iz prototipa prestavijo v proizvodnjo na istem stroju, prihranek programiranja in čas nastavitev delovnega mesta.
Je kompaktni stroj za namestitev, ki ponuja prilagodljivost (prilagodljivost komponent, prilagodljivost PCB in prilagodljivost proizvodnje) in hitrost za izpolnjevanje zahtev vedno spreminjajočega se trga.
Specifikacija
model | NeoDen4 |
Strojni slog | Enojni gantry s 4 glavami |
poravnava | Faza vida |
Stopnja postavitve | Vizija dne: 5.000CPH |
Izklop vida: 10.000CPH(Optimum) | |
Zmogljivost podajalnika | Podajalnik trakov:48(vse 8mm) |
Podajalnik vibracij:5 | |
Podajalnik pladnja:5 | |
Obseg komponent | Najmanjša velikost: 0201 |
Največja velikost: 32x32mm (svinčnica 0,5mm) | |
Največja višina | 5mm |
Vrtenje | ±180° |
Natančnost namestitve | ±0.02mm |
Ponovitev X-Y | ±0.02mm |
Razsežnost odbora(mm) | Maksimalna: 310 x 1500mm |
| 140 x1500mm(Z 1 vafli pladenj) | |
Glavni nadzor | Gui |
Oskrba z električno energijo | 110V/220V |
moč | 180W |
Zunanje dimenzije(mm) | Velikost stroja: 870(L)x680(W)x480(H) |
Velikost pakiranja: 940(L)x740(W)x600(H) | |
teža | Neto teža: 60Kgs |
Bruto teža: 80kgs |
Dodatki
1 | Podajalnik vibracij | 1 |
2 | Šoba | 6 |
3 | 8G Bliskavica | 1 |
4 | Napajalni kabel(3m) | 1 |
5 | Deli za razširitev tirnice | 1 |
6 | Dvostranski lepilen trak | 2 |
7 | Set za allenov ključ | 5 |
8 | Polje z orodjem | 1 |
9 | Stojalo za držalo za zasuka | 1 |
Videoposnetek o postavitvi
Povratne informacije
Še enkrat hvala za pomoč pri vsem. To je bil malo izziv, vendar ste ga naredili tako veliko bolje.
Res cenim vaše razumevanje in potrpežljivost. To situacijo sem omenila več sodelavcem in navdušeni so tudi nad storitvami, ki ste jih zagotovili.
Upam, da vam bom lahko v prihodnosti privabil nekaj posla. Ta izkušnja mi je pokazala, kako tudi v težki situaciji je bilo vaše podjetje zelo podporno in to veliko pomeni.
Ni veliko podjetij bi bilo tako razumevanje in paziti na tam stranke interesov, kot ste jih, to ne bo pozabljeno.
Zagotovil bom, da bom to prenesel na več drugih, tako da se bodo zavedali vašega podjetja in storitve.
—— Paul
Na splošno smo precej zadovoljni z našim strojem. Sestavljamo nekaj zelo zapletenih plošč z veliko 0201,0,5 QFN in celo nekaj 0,4 BGA komponent.
——Mario van Asselt
Stroj je bil odličen in z njim smo do sedaj zelo zadovoljeni.
——Ian
Prav tako, samo FYI nismo imeli težav z dajanjem 0,4mm komponente. NeoDen 4 vsakič deluje brezhibno.
——Shane Goedvolk
Učinek postavitve
garancija
Garancijski rok je 2 leti od časa nakupa in vseživljenjske podpore za storitve ter dolgoročne dobave tovarniških cen.
NeoDen bo nudil spletno Q/A in storitev za odpravljanje težav ter storitev tehničnega svetovanja.
Plačilo in dostava
1) Način plačila: PayPal, West Union, Kreditna kartica itd.
2) Privzeti način dostave je preko TNT (od vrat do vrat), razen če je posebna zahteva od stranke.
3) Dobavni čas: 3-7 delovnih dni.
