Začenši s shematiko
Preden začnete risati žice in stvari, morate vedeti, katero vezje želite zgraditi. Torej morate najti ali oblikovati sheme za vezje. In potrebujete programsko opremo za oblikovanje PCB . Potem ste pripravljeni začeti postopek.
Začnite z risanjem sheme v izbrano programsko opremo.
Postopek načrtovanja PCB
Priprava postavitve plošče

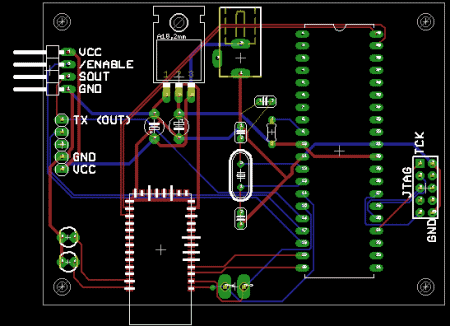

Zdaj je čas, da narišete tablo. Shematični diagram morate prenesti na risbo tiskanega vezja.
Risanje PCB-jev je umetniško delo. Vzemite si čas in poskrbite, da bo videti dobro. Sledite oblikovalskim smernicam za risanje vezja.
Večina programske opreme PCB bo imela orodja, ki vam bodo pomagala sestaviti tablo iz sheme. Ne morem jih pokriti vseh, vendar sem za Eagle napisal vadbo za oblikovanje PCB, ki vam bo pomagala pri učenju.
Stvari, o katerih je treba razmišljati
Ali boste vezje postavili v škatlo? Ne pozabite, da je treba visoke elemente postaviti ravno, da se prilegajo. Z risbo sestavnih delov, ki so nameščene na vaši plošči, jih natisnite na list papirja. S to papirno različico plošče preverite, ali bo ustrezala škatli in da bodo ustrezali vaši konektorji.
Izdelava PCB-ja
Ko končate risanje plošče, je čas, da pripravite svoj dizajn PCB-ja za izdelavo .
To v bistvu pomeni, da morate na plošči preveriti napake in pretvoriti postavitev plošče v Gerber datoteke . Nato izberite poceni proizvajalca PCB-ja in si omislite svojo ploščo.
