Kljub temu, da živijo v svetu, polnem elektronskih pripomočkov, elektronika še vedno ohranja tančico skrivnosti. Mehanizmi delovanja elektronskih projektov se zdijo tako abstraktni, saj se nič ne vidi, da bi pripomočki delali. Brez premikanja zobnikov, jaškov in podobno se na tiskanem vezju ne vidi nič vizualno. Ne vidite tekočega toka, samo rezultate iz njega. Kot taka, prevzemanje elektronike kot hobi se zdi zastrašujoč podvig za številne izdelovalce projektov elektronike. Izgradnja nečesa brez popolnega razumevanja teorije se zdi nepredstavljivo.
Toda v resnici je mogoče graditi projekte z malo razumevanja teorije, ki stoji za njim. Medtem ko se bo poznavanje teorije elektronike izkazalo za več kot koristno, ni bistven del izgradnje enostavnih, a koristnih projektov. Dober način za začetek je, da se najprej seznanite s komponentami, ki se uporabljajo na tiskanem vezju, in njihovimi funkcijami.
Tiskana vezja - Mesto, ki nikoli ne spi
Ali vas ta zračni pogled New Yorka ne spominja na tiskane vezje? Podobno kot mesta delujejo, komponente PCB-ja delujejo skupaj in tvorijo celovit sistem za napajanje naših naprav. Ko pomislite v tej smeri, se pojem, ki ima na PCB toliko različnih komponent, ne zdi več preveč tuje ideje. Da bi vam pomagali začeti, vam bomo predstavili 15 običajnih elektronskih komponent, nameščenih na tiskanih vezjih!
1. Upori

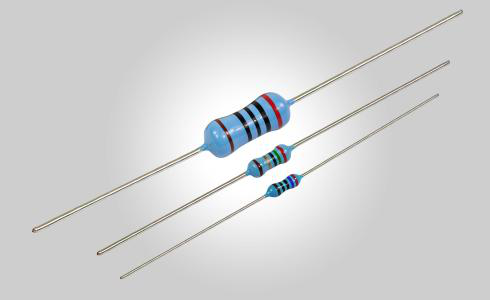

Aksialni upori in njihove barvne barvne kode uporov Upori so ena izmed najpogosteje uporabljenih komponent v tiskanih vezjih in verjetno so najpreprostejši za razumevanje. Njihova funkcija je, da se uprejo toku toka z razpršitvijo električne energije kot toplote. Prihajajo iz številnih različnih tipov, ki so izdelani iz različnih materialov, a klasični upor, ki je najbolj znan poznavalcu, so »aksialni« upori s kabli na obeh dolgih koncih in telo z obarvanimi obročki. Ti obroči so koda, ki kaže njihovo vrednost upora. Če niste prepričani, kako to storiti, si oglejte naš članek o dešifriranju barvnih kod upora !
2. Kondenzatorji
Radialni elektrolitski kondenzatorji, vgrajeni na tiskano vezje Kondenzatorji so naslednja najpogostejša komponenta, ki jo boste našli na tiskanem vezju, in jih običajno presegajo samo upori. Funkcija kondenzatorjev je, da začasno zadržijo električni naboj in ga sproščajo vedno, ko je potrebno več energije drugje v tokokrogu. Običajno to počne z zbiranjem nasprotnih nabojev na dveh prevodnih slojih, ločenih z izolacijskim ali dielektričnim materialom. Kondenzatorji so pogosto kategorizirani glede na vodnik ali dielektrični material, kar povzroča številne vrste z različnimi značilnostmi, od visoko kapacitivnih elektrolitskih kondenzatorjev, različnih polimernih kondenzatorjev do stabilnejših keramičnih kondenzatorjev. Nekateri so podobni aksialnim uporom, klasični kondenzator pa je radialen s tem, da oba vodila štrlijo iz istega konca.
3. Induktorji
Različne vrste induktorjev (vir: eeweb)
Induktorji so zadnji v družini linearnih pasivnih komponent, skupaj z upori in kondenzatorji. Tako kot kondenzatorji hranijo tudi energijo, vendar namesto shranjevanja elektrostatične energije induktorji shranjujejo energijo v obliki magnetnega polja, ki nastane, ko skozi njih teče tok. Najpreprostejši induktor je tuljava žice. Večje je število navitij, večje je magnetno polje in s tem induktivnost. Morda jih boste našli ovite okoli magnetnega jedra, ki je na voljo v različnih oblikah. S tem se bistveno poveča magnetno polje in s tem shranjena energija. Induktorji se pogosto uporabljajo za filtriranje ali blokiranje določenih signalov, na primer za blokiranje motenj v radijski opremi ali za uporabo v povezavi s kondenzatorji za manipulacijo signalov izmeničnega toka v napajalnikih s preklopnim načinom.
4. Potenciometri
Potenciometri so oblika spremenljivega upora. Običajno so na voljo v rotacijskih in linearnih tipih. Z vrtenjem gumba rotacijskega potenciometra se upor spreminja, ko se drsnik premika preko polkrožnega upora. Klasičen primer rotacijskih potenciometrov je krmilnik prostornine na radiatorjih, kjer rotacijski potenciometer nadzoruje količino toka v ojačevalniku. Linearni potenciometer je enak, le da se upor spreminja s premikanjem kontakta drsnika na uporu linearno. So odlični, kadar je na tem področju potrebno natančno nastavljanje.
5. Transformatorji

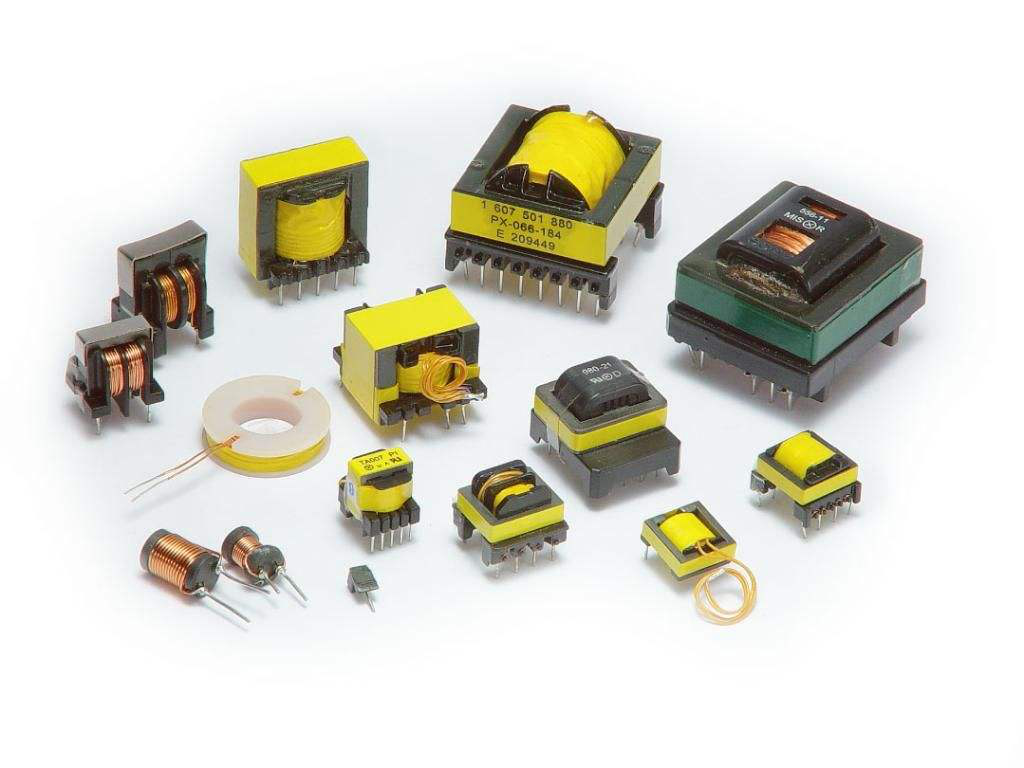

Različne vrste transformatorjev Funkcija transformatorjev je prenos električne energije iz enega tokokroga v drugega s povečanjem ali zmanjšanjem napetosti. Lahko rečete, da je napetost 'spremenjena'. Podobno kot induktorji, so sestavljeni iz mehkega železnega jedra z vsaj dvema navitjema žice, navitega okoli njega - primarno tuljavo, za prvi ali izvorni tokokrog in sekundarno tuljavo v tokokrog, kjer se energija prenaša. Morda ste videli velike industrijske transformatorje na telegrafskih drogovih; te znižajo napetost iz nadzemnih daljnovodov, običajno nekaj sto tisoč voltov, na nekaj sto voltov, ki so običajno potrebni za gospodinjsko uporabo.
6. Diode
Daljši vodnik označuje anodo na LED luknji Podobno kot enosmerna ulica je dioda naprava, ki omogoča tok samo v eni smeri, od anode (+) do katode (-). To počne z ničelnim uporom v eno smer in velikim uporom preko druge smeri. To funkcijo lahko uporabite za blokiranje pretoka toka v napačno smer, ki lahko povzroči škodo. Najbolj priljubljena dioda s hobisti je svetleča dioda ali LED. Kot kaže prvi del imena, se uporabljajo za oddajanje svetlobe, vendar kdorkoli, ki je poskušal spajkati, ve, je to dioda, zato je pomembno, da dobite orientacijo pravilno, sicer se LED ne prižge. .
7. Tranzistorji

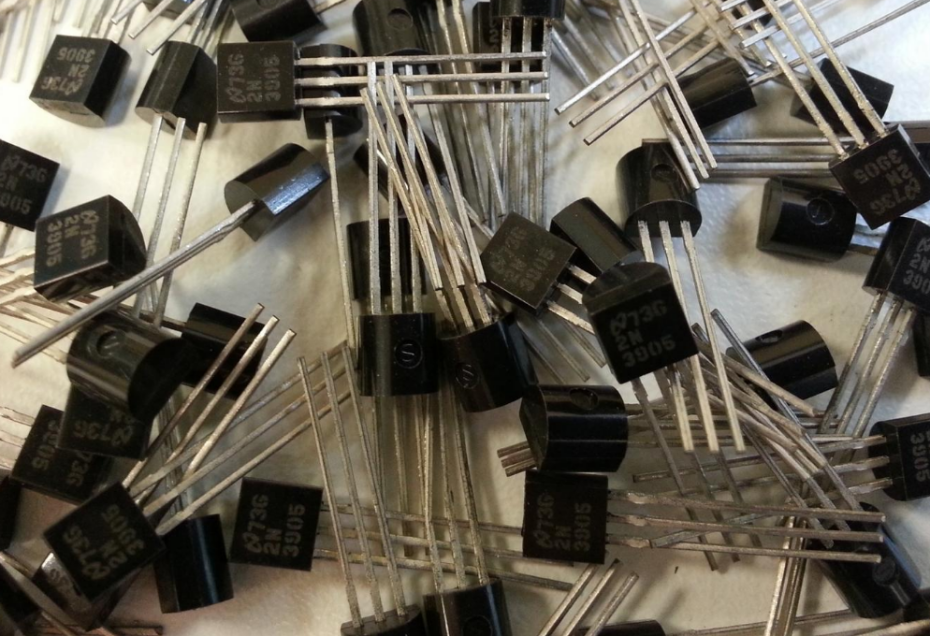

Individualno zapakirani bipolarni tranzistorji (BJT) Transistorji veljajo za temeljne gradnike sodobne elektronike. V enem čipu IC lahko najdete več milijard. Toda tranzistorji so preprosto ojačevalniki in elektronska stikala. Prihajajo v več vrstah, pri čemer je najpogostejši bipolarni tranzistor. Lahko jih dodatno kategoriziramo v različice NPN in PNP. Bipolarni tranzistorji imajo 3 nožice - bazo, kolektor in oddajnik. Pri tipu NPN, ko tok (običajno majhen tok) teče skozi bazo do oddajnika, se vklopi drugo vezje, ki povzroča tok (običajno veliko večji) iz kolektorja v oddajnik. V tranzistorju PNP se smeri obrnejo. Druga vrsta tranzistorjev, imenovanih poljski tranzistorji ali FETi, uporabite električno polje za aktiviranje drugega vezja.
8. Silikonski usmerjevalnik (SCR)
Znani tudi kot tiristorji, so s silicijem usmerjeni usmerniki (SCR) podobni tranzistorjem in diodam - v bistvu sta v bistvu dva tranzistorja, ki delata skupaj. Imajo tudi tri vodnike, vendar so sestavljeni iz štirih silicijevih plasti namesto treh in delujejo le kot stikala, ne pa kot ojačevalniki. Druga pomembna razlika je v tem, da je za aktiviranje stikala potreben le en impulz, medtem ko je treba tok v primeru enega tranzistorja stalno uporabljati. Bolj so primerne za preklapljanje večjih količin energije.
9. Integrirana vezja
IC, ali integrirana vezja so natanko to, so to vezja in komponente, ki so se skrčile na rezine polprevodniškega materiala. Sama količina komponent, ki se lahko prilegajo na en sam čip, je privedla do prvih kalkulatorjev in sedaj močnih računalnikov od pametnih telefonov do superračunalnikov. Ponavadi so možgani širšega kroga. Običajno je vezje obdano s črnim plastičnim ohišjem, ki lahko pride v vseh oblikah in velikostih ter ima vidne kontakte, ne glede na to, ali gre za vodila, ki se raztezajo iz telesa, ali kontaktne blazinice neposredno pod podobnimi BGA čipi.
10. Kristalni oscilatorji
Kristalni oscilatorji zagotavljajo uro v številnih vezjih, ki zahtevajo natančne in stabilne časovne elemente. Proizvajajo periodični elektronski signal tako, da fizično povzročijo nihanje piezoelektričnega materiala, kristala, od tod tudi ime. Vsak kristalni oscilator je zasnovan tako, da vibrira na določeni frekvenci in je bolj stabilen, ekonomičen in ima majhno obliko v primerjavi z drugimi časovnimi metodami. Zato se običajno uporabljajo kot natančni merilniki časa za mikrokontrolerje ali pogosteje v kvarčnih ročnih urah.
11. Stikala in releji
Osnovna in enostavno spregledana komponenta, stikalo je preprosto gumb za vklop, ki nadzoruje tok v tokokrogu, s preklapljanjem med odprtim ali zaprtim krogom. V fizičnem videzu se zelo razlikujejo, od drsnika, vrtljivega gumba, gumba, ročice, preklopa, stikala s ključem in seznama. Podobno je rele elektromagnetno stikalo, ki deluje preko solenoida, ki postane kot nekakšen začasni magnet, ko skozi njega teče tok. Delujejo kot stikala in lahko tudi povečujejo majhne tokove na večje tokove.
12. Senzorji
Moduli za temperaturne , ultrazvočne razdalje in svetlobne senzorje iz sistema Seeed Grove Senzorji so naprave, katerih funkcija je odkriti spremembe okoljskih pogojev in ustvariti električni signal, ki ustreza tej spremembi, ki se pošlje drugim elektronskim komponentam v vezju. Senzorji pretvarjajo energijo iz fizičnega pojava v električno energijo, zato so v veljavi pretvorniki (pretvorijo energijo v eni obliki v drugo). Lahko so karkoli, od vrste upora v uporovnem temperaturnem detektorju (RTD), do svetlečih diod, ki zaznavajo signale v oddaljenih prostorih, kot na primer na daljinskem upravljalniku televizorja. Obstajajo številni senzorji za različne okoljske dražljaje, na primer vlažnost, svetloba, kakovost zraka, senzorji za dotik, zvok, vlago in gibanje.
